用于扶梯、直梯滚轮寿命试验。

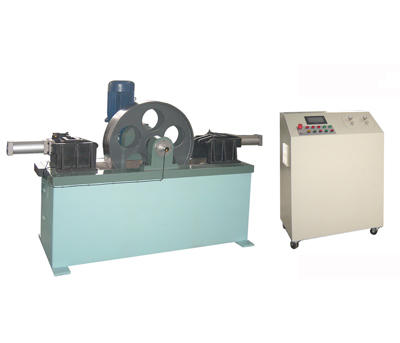

结构形式：

1、转鼓驱动：变频电机减速机直接驱动；

2、加载方式：气缸加载；

3、工位数：两个，左右对称布置；

4、传感器：负荷传感器两只，数字式位移传感器两只；

工作原理

先将试验轮安装在加载滑架上，调节气压阀，气缸前进使

滚轮和转鼓面接触。加载滑架尾部安装有测量载荷的负荷

传感器，负荷传感器的另一端和气缸的活塞杆相连。调节

气压阀完成滚轮的试验加载。按试验要求的速度，启动转

鼓，开始试验。活塞杆的伸出量由位移传感器精密测量。

滚轮旋转一周，位移传感器的变化量，就是滚轮的径向跳

动量。

在整个实验过程中，加载力保持不变。当滚轮失效，脱层

时，就将导致位移量的相应突变。控制系统将由此判定试

验滚轮已经失效，并发出指令退回气缸，停止转鼓旋转，

生成试验报告

 试验机的配置

1、主机（相关部件防腐处理），滚珠加载导轨，有机玻璃防护罩。

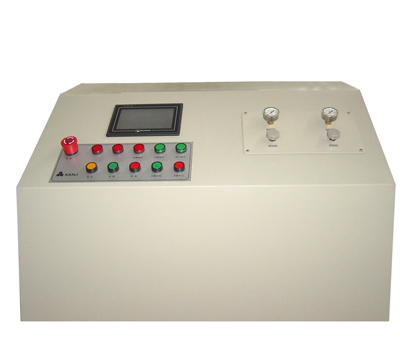

2、控制柜：PLC控制，人机界面。主要元件采用西门子品牌。

3、变频调速器：西门子

4、气动系统：SMC
