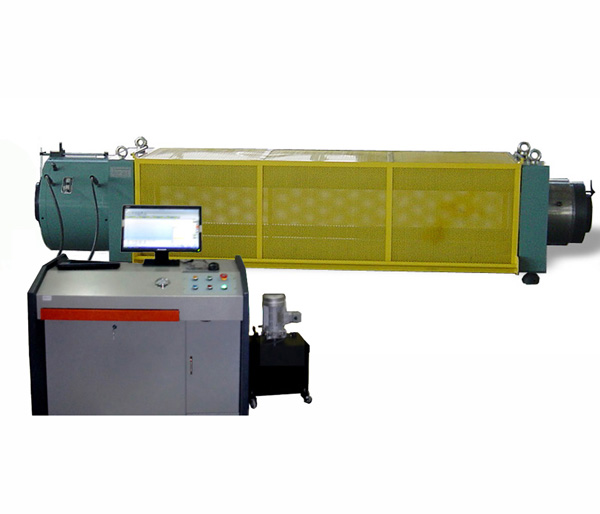

锚具的静载锚固性能，是检验锚具内在质量的最重要的指标。LAM系列微机伺服控制静载锚固试验机主要用于铁路、桥梁、建筑、电力及其它基础设施建设钢绞线锚固系数的检测，能满足国家有关规定多孔静载锚固性能测试的技术要求,是建设工程的必备检测设备。主机机架是由左右横梁，四根承载支柱组成的刚性框架，其刚度可最大限度地消除对测试预应力筋试件变形的影响，以保证测量结果的准确性及整机稳固性。

伺服测控系统采用数字伺服阀组进行自动加载控制，具有控制精度高、稳定性好等特点。测量和控制单元采用高精度传感器和进口电子元器件组成试验机的测控系统，通过RS232串口与PC机进行通讯，具有试验过程数据和曲线动态显示，试验数据编辑，曲线浏览、局部放大、迭加对比等功能，能自动求取极限拉力、极限拉力时总应变、锚固效率系数等参数，并能打印出完整的试验报告。

功能特点：

1、主机结构

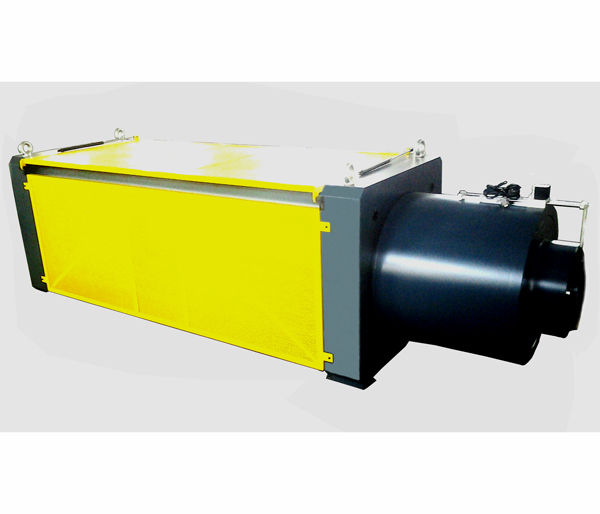

机架是由左右横梁、四根承载支柱组成的刚性框架，其刚度可最

大限度地消除对测试预应力筋试件变形的影响，以保证测量结果

的准确性及整机稳固性。

2、位移测量

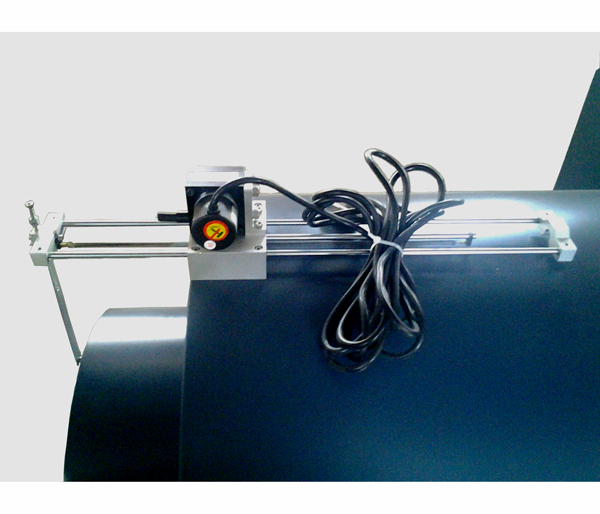

数字拉线式位移传感器。采用高精密传感元件，具有体积小，使用

方便，密封性好，测量精度高，温度误差小，寿命长等优点。

3、测控系统

基于DSP的DCS-300全数字测量系统，具有试验力-位移，力-时间，

位移-时间曲线动态显示功能。具有最大试验力峰值保持功能。图形

自由缩放、并随试验数据一并保存。自动求取力学性能指标（锚固效率系数）；

打印出完整的试验报告。软件具有过载提示保护功能。可调取、查阅历史试验结果。

4、防护装置

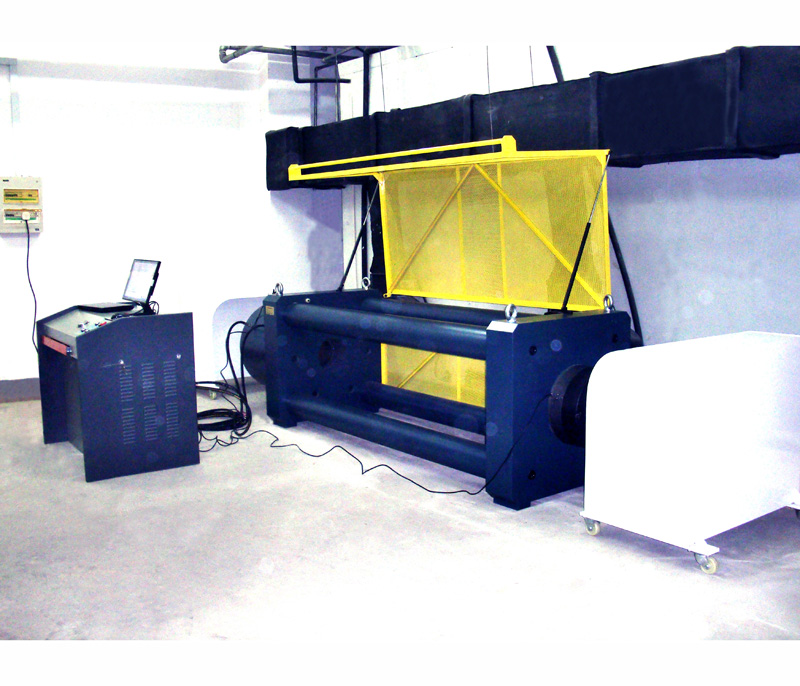

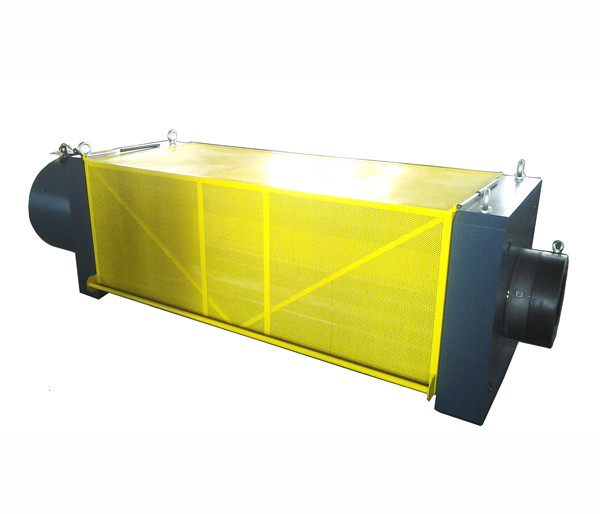

保护罩采用气弹簧复位设计，使操作更加安全、简便。

最大试验力（kN）                           5000、6500、10000

试验力有效测量范围                         4%~100%

试验力示值准确度                             ±1%

位移测量范围（mm）                      0-200

位移示值准确度                                 ±1%

位移测量分辨率(mm)                       0.05

活塞行程（mm）                             200

拉伸间距（mm）                             3400、3400、5000

系统软件                                           采用中文WindowsXP/2000平台

总功率 (kW)                                      6、6、8

主机外形尺寸(长x宽x高mm)          3600x800x800 、3600x800x800、5000x1000x1000

安装占用面积(长X宽mm)               5500x2500、5500x2500、7500x2800

本机配置：

1、刚性框架                                            双横梁四柱式                  1台

2、全数字测量系统DCS-300               长春三晶                              1套

3、负荷传感器                                        国内知名品牌                          1个

4、数字拉线式位移传感器                    长春三晶                          1支                           量程0-200mm

5、千斤顶                                                安装在主机框架上          1个

6、前卡式千斤顶                                    预紧，松开用                  1个

7、超高压电动泵组                                国内知名品牌(调索和拆装用)        1套

8、超高压伺服油源                                长春三晶                          1套

8、锚具垫板                                            根据需要

9、计算机                                                联想品牌                          1台

10、打印机                                              惠普喷墨                          1台

11、专业化模块试验软件                      新三思                              1个                            Windows2000/XP，光盘存储

12、防护砂箱                                          长春三晶                          2个

13、试验附件                                          长春三晶                          1套                             钢板尺，不干胶纸，划线用直角弯尺，记号笔
