长春三晶试验仪器有限公司

主要用于测试钢筋接头的残余变形

引伸计的工作条件：

1、室温10℃～35℃范围内；

2、相对湿度不大于80%；

3、周围无震动、无腐蚀性介质和无较强电磁场干扰的环境中；

4、电源电压220V、50Hz，其波动范围应在额定电压的±10%以内。

引伸计的检验条件：

除满足上面的条件外还应满足：

1、 温度18℃～28℃，标定时温度的波动应在±2℃以内；

2、 相对湿度不大于75%；

3、 无明显空气流动。

最大变形量：5 mm

测量精度：0.5级

应变片阻值：350Ω

供桥电压值：≤5V（直流、交流均可）

输出灵敏度：约2.0 mV/V

输出端接头：USB、DB9

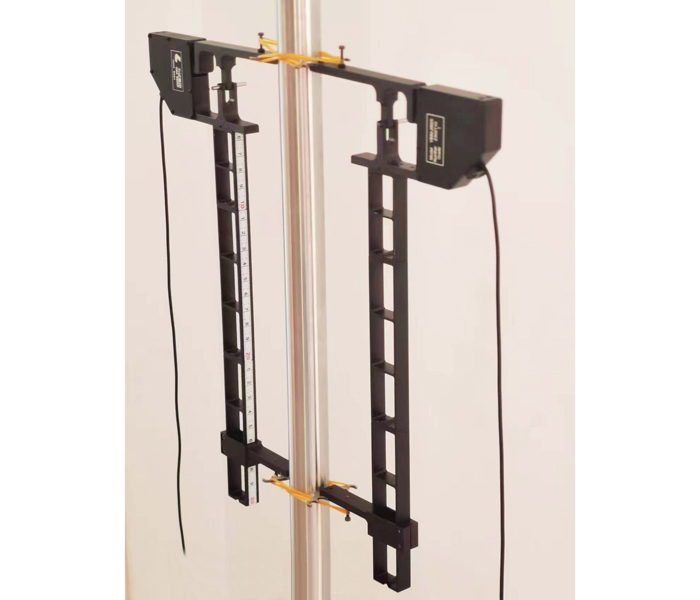

引伸计的装卡

两支引伸计对夹与式样两侧，绑好橡皮筋，然

后轻轻取出定位销。

注意事项：加持力应适当，两刀口中心线应与试样轴线平行，刀口对中。

故障排除

1、无信号:用万用表电阻档分别测量信号组和桥压组的阻值,应约为

350Ω；测量任意信号端与任意桥压端的阻值, 应约为260Ω。如不

符,则打开接头检查是否断线或虚焊。

2、信号波动:用万用表电阻档(20MΩ档)测量任意端与引伸计壳之间

的阻值,不应短路。

3、重复性差:检查固紧螺丝是否松动,刀刃是否磨损。

4、零点大:检查标距是否合适,刀口是否松动。
